Focar șemineu Spartherm Mini S RLU pentru case pasive

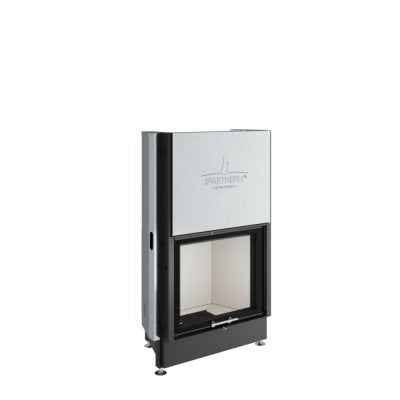

Inserție pentru șemineu Spartherm Mini Sh RLU: Performanță solidă într-un design compact

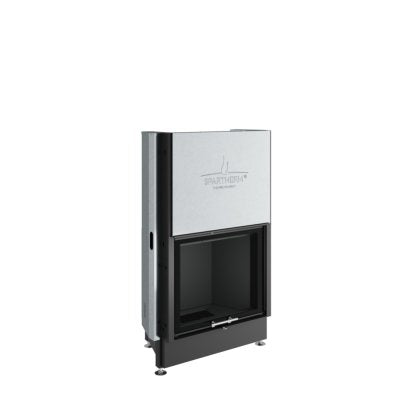

În ciuda designului său compact, insertul de șemineu Spartherm Mini Sh RLU asigură o încălzire plăcută și uniformă a zonei dvs. de locuit. Un avantaj suplimentar al dimensiunilor sale este că poate fi integrat cu ușurință și în concepte de încăperi mai mici. Cu o eficiență de 78%, insertul de șemineu realizează o putere termică nominală de 7 kW, ceea ce reprezintă o valoare considerabilă având în vedere dimensiunea sa. Insertul de șemineu Spartherm Mini Sh RLU are o conexiune de aer exterior și poate fi acționat independent de aerul din cameră cu o duză opțională. Aceasta înseamnă că nu elimină oxigenul din camera de instalare pentru procesul de ardere. Camera de ardere a insertului de șemineu Spartherm Mini Sh RLU a fost căptușită cu argilă, care protejează camera de căldura intensă.

Inserție de șemineu Spartherm Mini Sh RLU cu manevrare practică

Spălarea integrată a ferestrei inserției de șemineu Spartherm Mini Sh RLU este deosebit de practică, deoarece folosește un flux de aer pentru a asigura o vedere în mare parte neobstrucționată a flăcărilor. Ușa focarului poate fi împinsă cu ușurință în sus pentru a se deschide. Ușa are și un opritor inferior pentru curățarea fereastra de vizualizare, cu care poate fi deschisă. Acest lucru vă oferă acces direct la camera de ardere și la caseta de cenușă. Forma de disc dreaptă și generoasă a inserției de șemineu Spartherm Mini Sh RLU pune flăcările în centrul șemineului și, prin urmare, atrage privirea în zona dvs. de zi.

Proiectează-ți șemineul personal

Inserția de șemineu Spartherm Mini Sh RLU este baza ideală pentru proiectarea unui șemineu individual. Celula de foc asigură o încălzire eficientă, ceea ce vă lasă acum placarea și alinierea vizuală. Alegeți dintre diferite materiale, cum ar fi betonul la vedere, care reprezintă un design modern, minimalist. În schimb, gresia și piatra naturală creează o atmosferă confortabilă care vă invită să petreceți serile liniștite lângă șemineu. Pietrele naturale, precum piatra de săpun, au un aspect unic și sunt, de asemenea, excelente depozite de căldură. Pe măsură ce ard, absorb căldura de la foc și o eliberează în spațiul de locuit chiar și după ce s-a stins.

Caracteristici:

• Inserție de șemineu cu funcționare independentă de aer
• Derivarea aerului primar, secundar și terțiar pentru devierea gazelor de ardere pentru o ardere mai eficientă
• Derivarea gazului de încălzire pentru a optimiza arderea pat de jar pentru arderea ideală a lemnului
• Cenușă practic, integrat
• Fereastra vizibilă din sticlă ceramică, rămâne curată mai mult timp datorită clătirii constante a ferestrelor
• Sticla imprimată pe margini, mărginită pe două fețe
• Funcția ușii poate fi împinsă în sus și pliată pentru curățare
• Ușa focarului cu închidere automată (tip A1)
• Alimentare externă cu aer de combustie prin duză opțională
• Racord variabil de evacuare, conexiune la spate sau sus
• Îndeplinește DIN EN 13229 / BImSchV Nivelul 2 / Ecodesign 2022

Date tehnice
Clasa de eficiență energetică
Putere termică nominală	kW	7
Interval de ieșire termică	kW	4,9 - 9,1
Eficiență	%	>78
Rec. Diametrul coșului de fum	Ø mm	180
Racord de evacuare	Ø mm	180
Posibil conexiune de evacuare	Ø mm	-
Greutate	kg	aproximativ 175
Solicitare secțiune transversală minimă pentru circulația/alimentarea aerului (cu WLM)	cm²	700
Solicitare secțiune transversală minimă pentru circulația/alimentarea aerului (fără WLM)	cm²	810/980
Debitul masic al gazelor de eșapament	g/s	8.8
Temperatura gazelor de evacuare (la racordul de evacuare)	°C	290
Solicitare presiunea de livrare	Pa	14
CO₂	%	7.9
Solicitare diametru conform M-FeuVo	cm	15
Necesarul de aer de ardere	m³/h	27.6
Distanțe camera de încălzire	cm	la peretele camerei de încălzire: 10 la podeaua instalației: -
Distanța în domeniul de radiație	mm	față: 800 lateral: - spate: -
Izolație termică (exemplu: covoare de lână de rocă conform AGI-132 Q)	cm	Podea de instalare: - Perete prelungitor: 6 Perete lateral: 6 Tavan: - Perete frontal pentru peretele de protejat: 10
Material izolator de schimb silicat de calciu *	cm	Pardoseală de instalare: - Perete prelungitor: 5 Perete lateral: 5 Tavan: -
Distribuția căldurii	%	Convecție: 58 fereastra de vizualizare: 42 H₂O: 0
Dimensiunea ușii	mm	H514/B606
Lungimea buștenilor	cm	33

* Exemplu SILCA 250KM: material izolator de înlocuire aprobat conform DIBt Nr. Z-43.14-117 și CE 0432-CPD-420002242/2-6

Accesorii opționale:

• Cadru unghi de montaj 5 mm, suprafață de contact 45/55 mm, fără dispozitiv de prindere
• Dispozitiv de prindere pentru montarea ramelor
• Piatră de depozitare
• Jachetă de aer cald
• Display S-Thermatik NEO alb/negru
• Cutie de protecție împotriva prafului
• Conexiune aer de ardere
